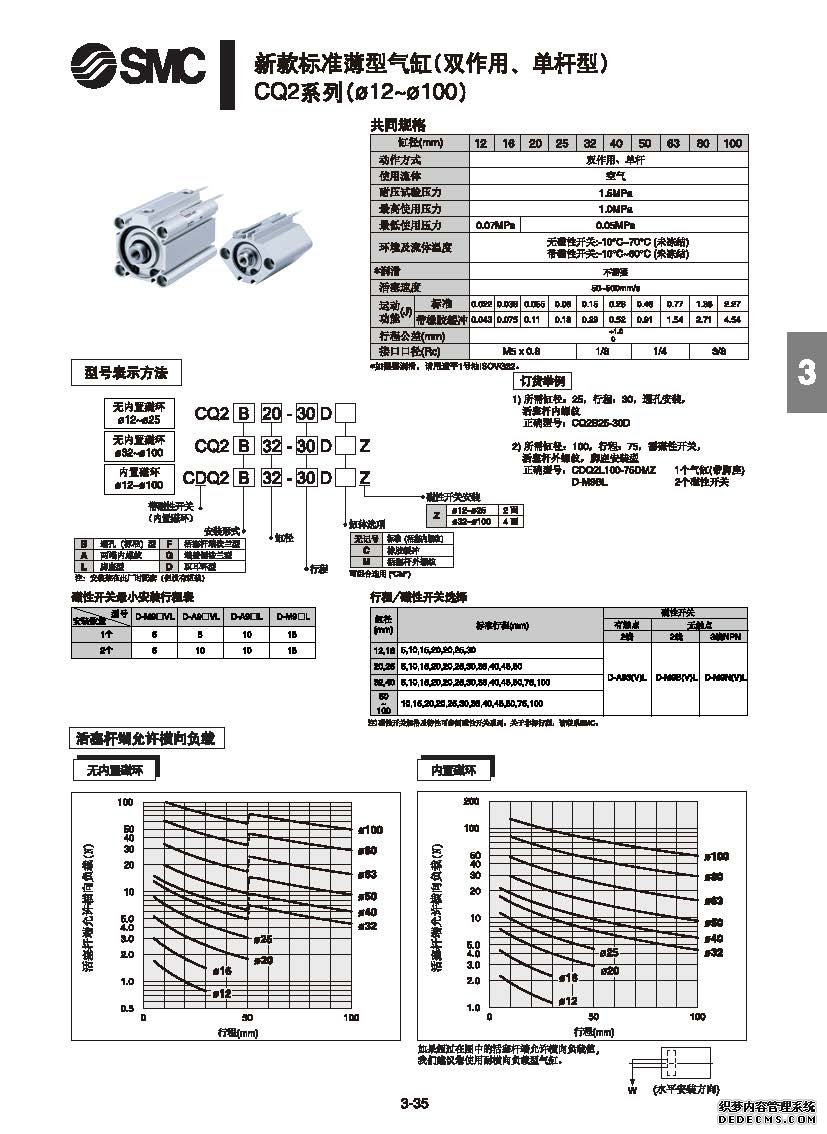

SMC薄型气缸CQ2/CDQ2系列
 |
节省空间的气缸由该装置的紧凑的整体长度实现被设计为薄。
·（Φ12〜φ25二面角）小型自动开关可以安装在四个侧面
·没有跳出自动开关。
和重量：降低5-13％（传统比较CQ2）
·新产品和自动开关（CDQ2系列2 U形夹枢轴支架，结构紧凑脚支架：CDQ2，CDQ2W，
CDQ2K，CDQ2KW，CDQP2，CDQ2□S，CDBQ2）
|
|
|
|
格式 |
系列 |
驱动 |
缸径（mm） |
|
标准型 |
CQ2-Z |
双作用，单杆 |
12,16,20,25,32,40,50,63,80,100 |
|
标准型 |
CQ2W-Z |
双作用，双杆 |
12,16,20,25,32,40,50,63,80,100 |
|
标准型 |
CQ2-Z |
单作用（推拉式） |
12,16,20,25,32,40,50 |
|
大口径 |
CQ2-Z |
双作用，单杆 |
125,140,160,180,200 |
|
大口径 |
CQ2W-Z |
双作用，双杆 |
125,140,160,180,200 |
|
长行程 |
CQ2-Z |
双作用，单杆 |
32,40,50,63,80,100 |
|
非旋转杆 |
CQ2K-Z |
双作用，单杆 |
12,16,20,25,32,40,50,63 |
|
非旋转杆 |
CQ2KW-Z |
双作用，双杆 |
12,16,20,25,32,40,50,63 |
|
轴向配管型（密集配管型） |
CQP2 |
双作用，单杆 |
12,16,20,25,32,40,50,63,80,100 |
|
轴向配管型（密集配管型） |
CQP2 |
单作用（推拉式） |
12,16,20,25,32,40,50 |
|
抗侧力型 |
CQ2□SZ |
双作用，单杆 |
32,40,50,63,80,100 |
|
端锁型 |
CBQ2 |
双作用，单杆 |
20,25,32,40,50,63,80,100 |
|
